- 2022-02-03 05:54:12 永益钛定制TA1、TA2、TC4、TA9钛棒 钛合金棒
TA9钛棒属于α型钛合金，在钛基体中添加0.12-0.25%的钯元素，兼具高强度与优异耐腐蚀性。其抗拉强度480-900MPa，高温下（500℃）仍能保持600MPa以上强度；密度仅4.43g/cm³，比钢铁轻约60%。钯元素显著增强其在还原性酸（如盐酸、硫酸）中的耐蚀性，在5%沸腾硫酸中腐蚀率仅0.508mm/a，较工业纯钛提升约95倍。此外，TA9具有全α相组织结构，生物相容性良好，符合ISO5832-2标准，适合医疗植入物应用。
TA9广泛应用于化工、海洋工程、医疗及航空航天领域。在化工行业，用于制造处理强腐蚀介质的反应釜、换热器；海洋工程中，是海水淡化设备和船舶部件的理想材料；医疗领域则用于人工关节、牙种植体。其执行标准包括国内的GB/T3621、GB/T13810，以及国际ASTMB338、B348等。未来，随着新能源技术发展与环保需求提升，TA9在燃料电池、高温储能系统等领域的应用将进一步拓展。
TA9钛棒制造需经过多道关键工序。首先通过真空自耗电弧炉熔炼确保纯度，采用消失模铸造或离心铸造成型；热加工阶段，在1030℃开锻，终锻温度≥750℃，结合冷轧与温轧控制变形量；热处理包含退火、固溶和时效处理，优化材料性能；最后通过酸洗或喷砂进行表面处理，去除氧化皮，提升耐蚀性与表面质量。宝鸡钛棒生产厂家-永益钛，在盛夏的灼热中，给您一些清凉，深度剖析化工与海洋工程标配材料TA9钛合金，以下围绕钛棒材娓娓道来。
1、名义定义与特性定位
名义成分：Ti-0.2Pd（钯含量0.12%~0.25%），属α型钛合金，通过微量钯（Pd）显著提升耐蚀性。
核心价值：在强腐蚀环境（如酸性介质、高氯海水）中替代不锈钢，寿命提升3~5倍，维护成本降低60%。
2、化学成分与物理性能
| 参数 | 数值/范围 | 标准依据 |
| Ti | 余量 | GB/T 2965-07 |
| Pd | 0.12%~0.25% | ASTM B348 |
| 杂质限值 | O≤0.15%, Fe≤0.25%, H≤0.013% | |
| 密度 | 4.51 g/cm³ | |
| 热导率 | 7.0 W/(m·K) | |
| 热膨胀系数 | 9.2×10⁻⁶/K (20~450℃) |
3、机械性能（退火态）
| 性能 | 数值 | 测试条件 |
| 抗拉强度 (σb) | 270~410 MPa | 室温 |
| 屈服强度 (σ0.2) | ≥165 MPa | 室温 |
| 延伸率 (δ) | ≥27% | |
| 弹性模量 | 110~120 GPa |
注：高温性能优异，300℃下强度比纯钛高1倍。
4、耐腐蚀性能（关键优势）
| 腐蚀环境 | 表现 | 对比材料 |
| 海水/氯化物 | 腐蚀速率＜0.001 mm/年，抗点蚀/缝隙腐蚀 | 不锈钢316L腐蚀率0.1~0.3 mm/年 |
| 酸性介质 | 20% HCl中腐蚀率＜0.1 mm/年 | 需控制温度≤80℃ |
| 高温氧化 | 600℃下氧化增重＜1 mg/cm²（100h） | 表面形成TiO₂+Al₂O₃复合膜 |
| 钝化特性 | 自愈合TiO₂膜，破损后48h内修复 |
5、国际牌号对应与执行标准
| 中国牌号 | ASTM | ISO | 核心标准 |
| TA9 | Gr.7 | Ti-Pd0.2 | GB/T 2965-07 |
| - | - | - | ASTM B348（棒材） |
| - | - | - | GJB 2744A（军工） |
6、加工注意事项
焊接：
电子束焊：真空度≤5×10⁻³Pa，热影响区＜1.5mm，避免Pd偏析。
热处理：
退火温度700~750℃/1h AC，防止β相晶粒粗化。
表面处理：
阳极氧化：生成5~10μm陶瓷层，耐磨性↑50%。
冷加工：
单次变形量≤20%，中间退火防开裂。
7、常见产品规格
| 产品类型 | 规格范围 | 应用场景 |
| 棒材 | Φ10~280mm × 1~6m | 阀杆、泵轴 |
| 管材 | Φ6~200mm × 壁厚0.5~20mm | 热交换器 |
| 板材 | 厚度1~50mm × 宽≤2500mm | 电解槽内衬 |

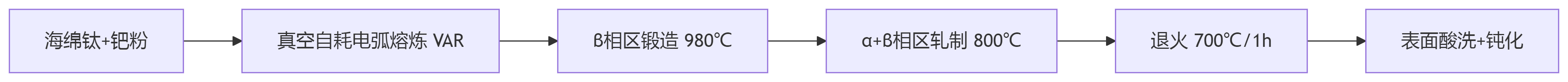

8、制造工艺与流程
熔炼关键：三次VAR熔炼，氧增量≤200ppm。
组织控制：等轴α相占比＞60%，β条状相均匀分布。
9、核心应用与突破案例
| 领域 | 应用案例 | 技术效益 |
| 化工 | 盐酸反应器密封轴（TA9棒） | 寿命＞10年（原不锈钢仅2年） |
| 海洋平台 | 海水淡化泵阀组件 | 抗Cl⁻腐蚀，免维护周期↑至8年 |
| 核电 | 核废料储罐内衬 | 抗辐射氧化，设计寿命60年 |
10、先进工艺进展
增材制造：
激光熔覆沉积TA9+0.5%Ru粉末，耐盐酸腐蚀性↑30%。
复合涂层：
微弧氧化+石墨烯涂层，耐磨性↑70%（南海钻井平台验证）。
短流程制备：
氢化脱氧（HDH）再生钛粉，棒材成本↓25%。
11、国内外产业化对比
| 维度 | 国内水平 | 国际先进（美国ATI） | 差距 |
| 大规格棒材 | Φ280mm（宝钛） | Φ500mm | 组织均匀性差1级 |
| 纯度控制 | Pd偏差±0.03% | ±0.01% | 成分精度不足 |
| 成本竞争力 | ￥320/kg（棒材） | $250/kg | 废料回收率低15% |
12、技术挑战与前沿攻关
氢脆抑制：添加0.1%Ru形成氢陷阱，HEL（氢脆敏感指数）降至＜5%。
深海应用：开发TA9-Ti6242S梯度合金，耐压强度＞1100MPa（万米级验证中）。
智能化生产：嵌入光纤传感器实时监测腐蚀速率（精度±0.1μm/年）。
13、趋势展望（2025-2035）
| 方向 | 技术路径 | 预期目标 |
| 零碳制造 | 绿氢还原海绵钛 | 碳足迹↓90%，成本≤￥300/kg |
| 太空级材料 | 月壤钛铁矿原位冶炼 | 地外制造TA9棒材可行性验证 |
| 生物仿生 | 表面微纳结构仿珊瑚礁 | 海洋生物附着率↓90% |
总结：
TA9钛棒以钯增强耐蚀性为核心，成为化工与海洋工程的“腐蚀防线”。未来需突破超大规格制备与氢脆抑制技术，同步布局零碳制造与智能监测体系，推动从“耐蚀替代”向“功能一体化”升级。
yongyiti.com
永益钛手机网
