永益钛一站式概述深海探测设备用钛方块的常用材质与应用领域

1、定义

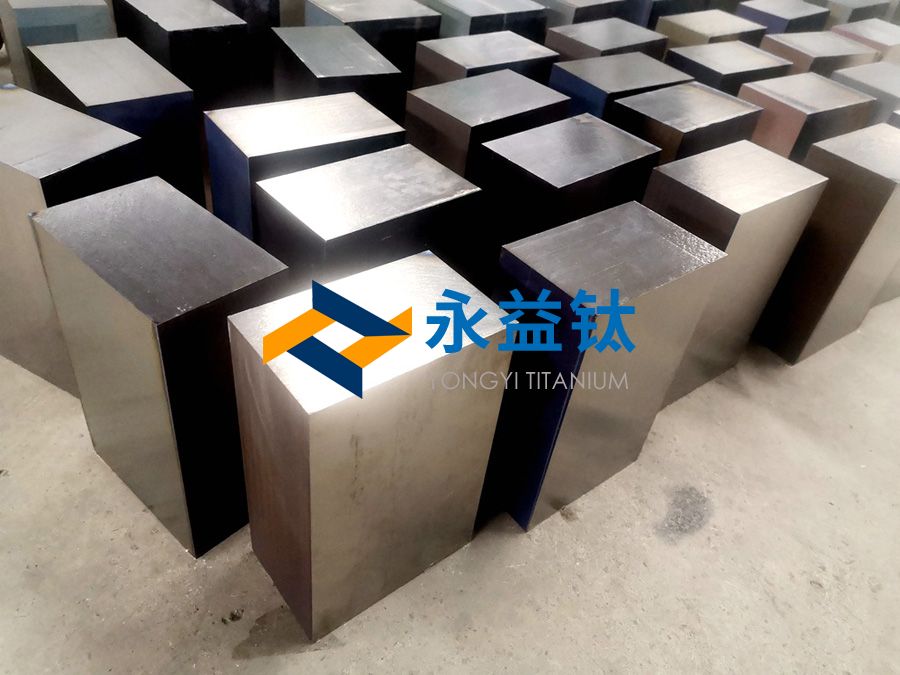

深海探测设备用钛方块指以高强韧钛合金为原料，通过精密锻造、热等静压或增材制造工艺制成的块状材料，专用于制造深海探测器、载人潜水器及海底观测设备中需耐受超高压（≥100 MPa）、强腐蚀及长期稳定性的核心部件（如耐压壳体、机械臂关节、传感器支架等）。其核心优势在于超高比强度、耐压抗蚀性及无磁特性，适用于水深超过10,000米的极端环境。

2、材质类型与特点

3、性能特点

耐压性能：

抗压强度≥800 MPa（Ti-6Al-4V ELI），可承受水深11,000米的静水压力（约110 MPa）。

抗疲劳寿命≥10⁷次循环（应力幅300 MPa），适应深海设备频繁下潜载荷。

耐腐蚀性：

在深海高盐（Cl⁻ 3.5%）、低氧（DO <1 mg/L）环境中年腐蚀速率≤0.001 mm，寿命≥30年。

抗微生物腐蚀（SRB菌群附着率降低90%）。

功能性：

无磁性，避免干扰高精度磁力仪、地磁传感器。

低热导率（7 W/m·K），减少深海低温环境下的热损失。

4、执行标准

5、加工工艺与流程

核心流程：

熔炼与成型：

电子束冷床炉（EBCHM）：去除高密度夹杂物（如Ta、W），提升材料纯净度（夹杂物≤0.1%）。

热等静压（HIP）：在1000℃/150 MPa下处理4小时，消除内部孔隙（相对密度≥99.98%）。

成型加工：

多向模锻：三向加压锻造（变形量≥80%），晶粒度细化至ASTM 7-8级（晶粒尺寸≤20 μm）。

激光选区熔化（SLM）：3D打印复杂流道结构（如传感器支架），层厚≤30 μm。

焊接技术：

真空电子束焊（EBW）：焊接深度达200 mm，焊缝强度≥母材95%（用于耐压壳体拼接）。

扩散焊：钛/钛或钛/陶瓷界面连接，界面强度≥200 MPa（用于观察窗密封环）。

表面处理：

微弧氧化（MAO）：生成50-100 μm陶瓷层（硬度≥1500 HV），抗深海颗粒冲刷。

仿生疏水涂层：激光蚀刻微纳结构，降低生物附着率≥70%。

6、关键技术

超大部件成型：

开发分段锻造+真空钎焊技术，制造直径≥3 m的载人舱耐压球壳（如“蛟龙”号）。

耐压-轻量化协同设计：

拓扑优化结合点阵填充（孔隙率40%），减重25%同时保持耐压强度（如机械臂骨架）。

极端环境模拟测试：

高压釜模拟11,000米深海环境（110 MPa，2℃），验证材料长期稳定性（≥1000小时）。

7、应用领域

8、钛方块与其他深海材料对比

9、未来发展新方向

超强钛合金开发：

纳米晶钛合金（晶粒尺寸≤50 nm），抗压强度突破1500 MPa（适用于全海深探测器）。

仿生梯度钛合金：表面高钼层（耐蚀）+内部多孔层（减重）。

智能化制造：

AI算法优化耐压结构设计，自动生成轻量化点阵拓扑（减重30%以上）。

数字孪生实时监控深海设备服役状态，预测材料疲劳寿命（误差≤5%）。

环境自适应材料：

压力敏感钛合金：电阻随水深变化，集成自感知功能。

自修复涂层：微胶囊封装缓蚀剂，破损后自动释放修复。

绿色循环技术：

深海退役钛部件氢化破碎-电解精炼，回收率≥98%。

低温固态成型技术（如SPD），降低加工能耗40%。

深海探测设备用钛方块是突破海洋科学探索极限的核心材料，其技术发展聚焦于极端耐压、长寿命及功能集成。未来通过超强合金创新、智能化设计及环境自适应技术，钛将助力全海深载人探测、海底资源开发及深渊生命研究，推动人类对深海未知领域的认知边界不断扩展。

相关链接
